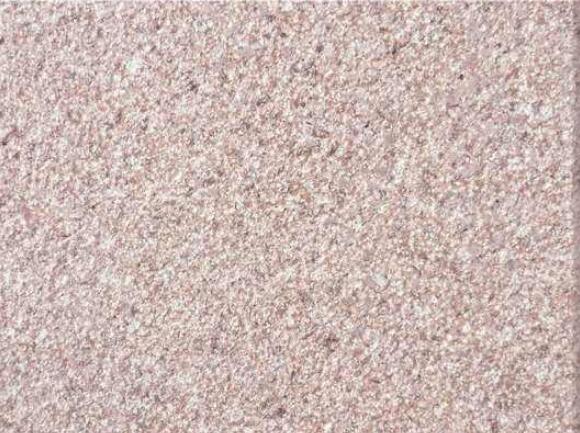

花崗巖系指由巖漿巖為原料制成的飾面石材，其原巖主要由硅酸根陰離子與金屬陽(yáng)離子化合而成的硅碳巖鹽礦物組成的巖石。花崗巖俗稱麻石，主要由石英、云母、長(zhǎng)石等礦物構(gòu)成。它的物理特征：硬度較高，莫氏硬度5－7之間，目視成小碎花紋圖案（但有10％左右的花崗巖，硬度較低）。雖然它質(zhì)地堅(jiān)硬，但是長(zhǎng)期使用后，特別是經(jīng)常遇水的情況下，也容易出現(xiàn)風(fēng)化和磨損現(xiàn)象，此時(shí)石材表面有少量凹入的麻點(diǎn)出現(xiàn)，用手觸摸時(shí)有凹凸感，當(dāng)麻點(diǎn)不斷增多時(shí)，花崗巖表面亮度下降，失去原有光澤。這時(shí)，需要通過(guò)翻新來(lái)還原石材的光澤。
翻新之后的花崗巖為何拋光不亮？首先從施工流程上分析：
1、我們要考慮花崗巖在整個(gè)施工過(guò)程中有沒(méi)有使用石材防護(hù)劑，特別是帶水打磨前有沒(méi)有涂刷石材防護(hù)劑。如果沒(méi)有涂刷防護(hù)劑，研磨時(shí)水進(jìn)入到石材內(nèi)部，不僅會(huì)造成拋光不亮的問(wèn)題，還會(huì)帶來(lái)水斑、銹黃等其他問(wèn)題。除此，在進(jìn)行拋光工序前應(yīng)涂刷溶劑型防護(hù)劑，如果沒(méi)有涂刷也會(huì)影響拋光效果。
2、要分析在花崗巖翻新過(guò)程中有無(wú)跳片現(xiàn)象。這里講的跳片有兩種情況，一種是沒(méi)有按順序逐級(jí)升高磨片的號(hào)數(shù)。舉個(gè)例子如150#以后直接磨500#，中間的300#省略了，這樣不僅會(huì)影響后期拋光的效果，而且深色花崗巖如果省略300#，還會(huì)造成顏色無(wú)法恢復(fù)的問(wèn)題。第二種情況的跳片是指前期削剪口時(shí)用翻新硬片，后面細(xì)磨用水磨片，這樣前期剪口留下的劃痕無(wú)法消除，就會(huì)造成后期拋光不亮。
3、翻新過(guò)程中沒(méi)有及時(shí)吸水。這個(gè)問(wèn)題往往容易被忽略，如果不能做到每結(jié)束一遍研磨就吸水的話，研磨結(jié)束后劃痕仍然無(wú)法完全消除，直接影響后期的拋光。
其次，從拋光材料上分析：
1、“工欲善其事必先利其器”，花崗巖翻新要選擇石材專用研磨機(jī)，不能使用洗地機(jī)等非專業(yè)設(shè)備。
2、花崗巖在翻新時(shí)，沒(méi)有選擇專用的翻新片。
3、翻新后的花崗巖在達(dá)到可拋光的基礎(chǔ)上，沒(méi)有選擇花崗巖專用的拋光材料進(jìn)行拋光。
由此可見(jiàn)，花崗巖翻新后拋不亮的因素不僅僅是材料，我們可以從“人、機(jī)、料、環(huán)、法、冊(cè)”等幾個(gè)方面來(lái)逐一分析。當(dāng)然更重要的還是我們?nèi)斯し矫孢@一塊，花崗巖翻新對(duì)施工人員的專業(yè)技術(shù)要求比較高，所謂慢工出細(xì)活，我們?cè)趻伖獾倪^(guò)程中都是需要人為的去操作的，因此，需要處理花崗巖翻新工程，必須首先對(duì)施工人員進(jìn)行相關(guān)培訓(xùn)，讓他們掌握花崗巖翻新的規(guī)范流程。
