混凝土耐磨地坪，俗稱金剛砂地坪。地面硬化劑自上世紀70年代問世以來在歐美迅速普及，成為水磨石地面的完美換代產品，進入80年代末期，耐磨地坪更是發達國家的首選。混凝土地面用于須耐磨耐沖擊且減少灰塵的混凝土地面，例如：倉庫、碼頭、廠房、停車場、維修車間、車庫、貨倉式商場、碼頭及需要統一色彩以提高工作衛生環境和美觀同時沒有腐蝕介質的地方。但是混凝土地面固然耐磨，時間長久了也會有弊端出現，比如說令大家十分苦惱的裂紋！

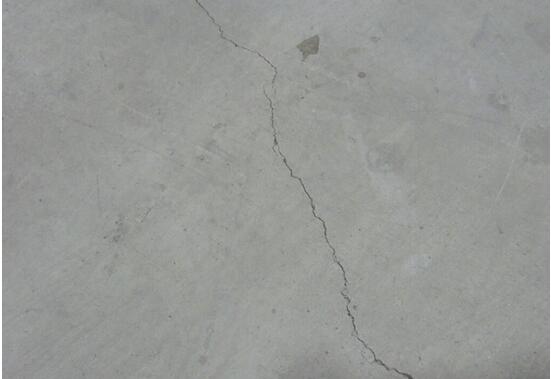

  一、那么造成凝土地面收縮裂縫的原因是什么呢？

細石混凝土地面收縮是由于混凝土收縮變形受到約束所引起，其中主要有混凝土塑性沉縮裂縫、混凝土干燥收縮變形裂縫、溫度脹縮變形裂縫等。

1、塑性沉縮裂縫

塑性沉縮裂縫是混凝土的一種早期裂縫，即在澆注完混凝土 4～15 小時左右，水泥水化反應劇烈，出現泌水和水分急劇蒸發現象，引起失水收縮。尤其在變截面處易發生劇烈收縮，此時骨料與膠合料之間也產生不均勻的沉縮變形。水分大量蒸發引起的混凝土塑性沉縮裂縫與沉凝土的流態有關，一般流態越大，越容易引起沉縮裂縫。塑建筑工程論文性沉縮裂縫發生時，在混凝土表面出現斷斷續續的裂縫，裂縫中部較寬，兩端較窄，呈梭形。對于混凝土地面，裂縫常出現在混凝土厚度變化處或管線敷設處。如果混凝土水灰比過大，水泥用量大，摻和料保水性差，粗骨料少，用水量大，振搗不良，環境氣溫高，養護不足表面失水能導致混凝土會出現塑性沉縮裂縫。為了避免混凝土出現塑性裂縫，可在混凝土還處在塑性狀態時，適時予以拍打，促其表面裂縫閉合，恢復整體性。

2、干燥收縮裂縫
混凝土澆筑完畢要經過一定濕養護期，在此期間因飽含水分而體積基本不變。以后混凝土在空氣中，逐漸硬化，水分散發，體積發生收縮。混凝土的干燥收縮主要是由于水泥石的脫水收縮，其中最大收縮是發生在第一次干燥之后，以后逐漸減慢，大部分收縮在齡期 3 個月內出現，但齡期超過 20 年后收縮仍不會中止。當混凝土的收縮應變超過結構的軸心受拉峰值應變時，混凝土內部和表面就會形成裂縫，隨著應變的增加，裂縫也隨之發展。因為結構很薄，混凝土地面收縮裂縫一般是貫穿性裂縫。

影響混凝土的收縮變形的主要因素有以下幾個方面：

①水泥的品種和用量。
不同品種和質量的水泥，收縮變形值不等，如早強水泥比普通水泥的收縮約大 10%，混凝土中的水泥用量和水灰比越大，收縮量越大。

②混凝土骨料的性質料徑和含量。
骨料含量大，彈性模量值高者，收縮越小，料徑大者，對水泥漿收縮的約束大，且達到相同稠度所需的用水量少，收縮量也小。

③養護條件。及時完善的養護能夠加速水泥的水化作用，減少收縮量，養護不完善，將加大干燥環境中的收縮。

④使用期的環境條件。
結構所處的溫度高、濕度低，都增大水分的蒸發，收縮量大。

⑤構件的形狀和尺寸。
混凝土中水分蒸發必須經由結構表面。故結構的體積與表面積之比越小，水分蒸發量越大，混凝土收縮越大。

3、溫度脹縮變形裂縫
混凝土溫度裂縫起因于溫度應變受到約束。溫度應變起因于溫差。關于溫差有兩種情況，一種是混凝土最高的截面平均溫度與環境大氣的平均溫度之差；另一種是混凝土的表面溫差，即混凝土截面中心最高溫度與混凝土表面溫度之差。起因于這種表里溫差的表層溫度收縮應變要受到內部約束，從而引起外部裂縫。當溫度脹縮引起的混凝土內部應力大于混凝土抗拉強度時，會引起混凝土裂縫。由于混凝土薄板的厚度遠遠小于其他兩個方向的尺寸，因此溫度脹縮引起的一般也是貫通裂縫。另外由于環境溫度濕度變化，在混凝土板面與底面之間形成溫度，濕度差異，混凝土下部的粘接層會約束混凝土板表面產生的脹縮變形。如果在溫度施工中設計了分格縫，則混凝土板面容易在分格縫處產生翹曲變形。

4、混凝土地面基層變形引起的裂縫
